Mufa kablowa 24JTS1. M70-150.F25rs 12/20 kV

Mufa przelotowa Nexans 24JTS1.M70-150rs – termokurczliwa mufa SN do kabli 24 kV

Nexans 24JTS1.M70-150rs to wysokiej jakości przelotowa mufa termokurczliwa średniego napięcia, przeznaczona do łączenia kabli jednożyłowych o izolacji z tworzyw sztucznych (XLPE, EPR) na napięcia do U_max 24 kV. Produkt należy do nowoczesnej serii JTS1 i został zaprojektowany z myślą o szybkim montażu, szerokim zakresie zastosowań oraz wysokiej niezawodności w różnych warunkach środowiskowych.

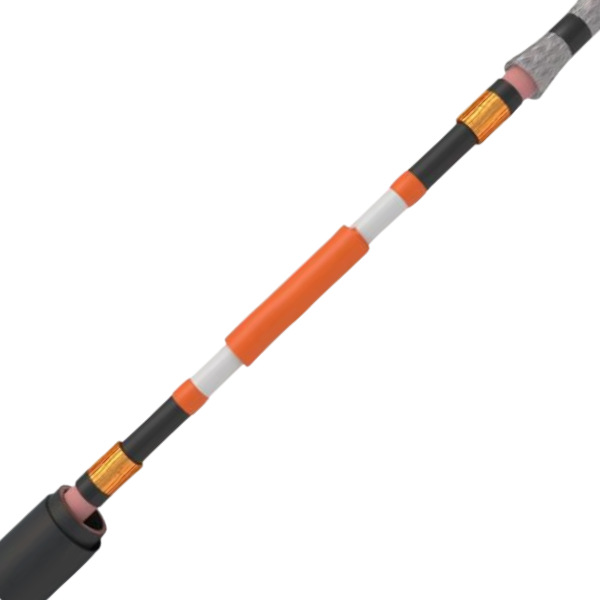

Zastosowana w mufie innowacyjna trójwarstwowa rura GT125 integruje w jednym prefabrykacie funkcje sterowania polem elektrycznym, izolacji oraz ekranowania. Dzięki temu montaż jest prostszy, a ryzyko błędów instalacyjnych zostało ograniczone do minimum.

Najważniejsze cechy mufy Nexans 24JTS1.M70-150rs

• kompaktowa konstrukcja z jednym prefabrykowanym elementem
• zintegrowane sterowanie polem, izolacja i ekran w technologii GT125
• szybki i łatwy montaż w różnych warunkach instalacyjnych
• szeroki zakres przekrojów żył: 70–150 mm²
• wysoka odporność mechaniczna i chemiczna powłoki zewnętrznej
• możliwość stosowania z żyłami aluminiowymi i miedzianymi

Opis techniczny

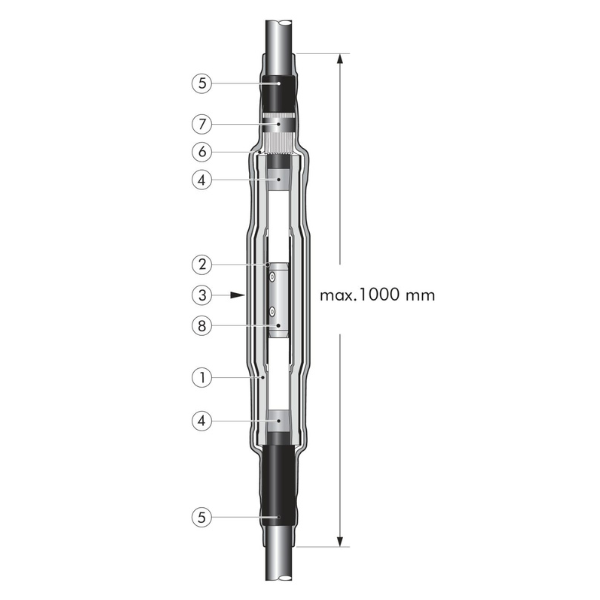

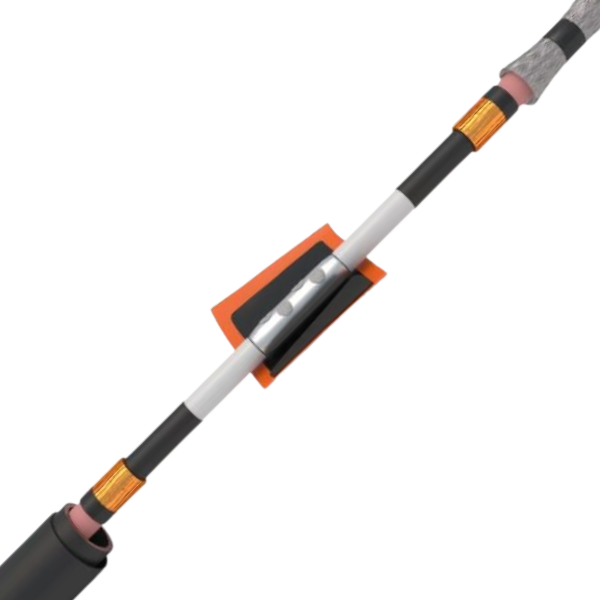

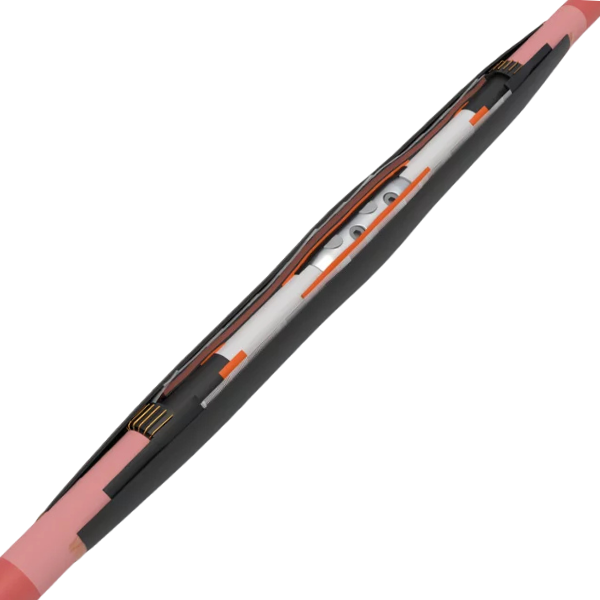

Mufa JTS1 została zaprojektowana jako nowoczesne, kompaktowe rozwiązanie do sieci średniego napięcia. Zastosowany płat z gumy przewodzącej w połączeniu z mastyką o wysokiej przenikalności tworzy skuteczną osłonę elektromagnetyczną wokół złączki, zapewniając wyrównanie pola elektrycznego i ochronę przed przepięciami.

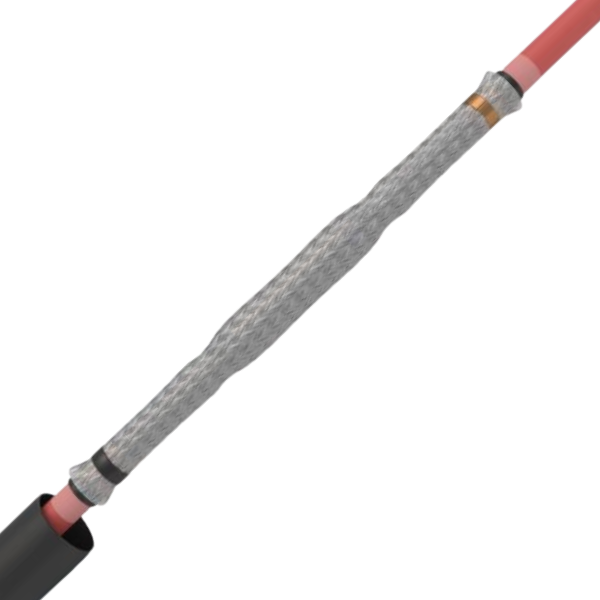

Ciągłość żyły powrotnej (taśmy Cu/Al lub druty Cu) może być realizowana za pomocą rękawów miedzianych F25/F50 lub taśmy miedzianej. Połączenia wykonywane są przy użyciu sprężyn kontaktowych (rs) lub złączek śrubowych (ms). Zewnętrzna osłona to grubościenna rura termokurczliwa z klejem, zapewniająca doskonałą szczelność oraz wysoką odporność na czynniki mechaniczne i chemiczne.

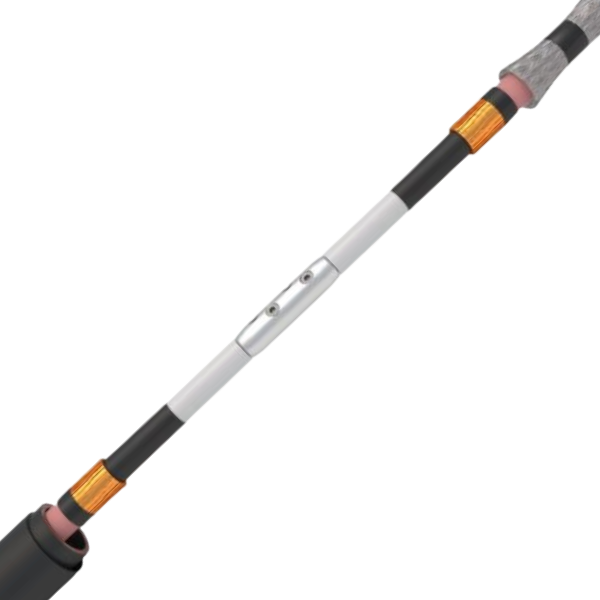

Do wykonywania połączeń żył roboczych zalecane są złączki śrubowe serii M GPH®. Mufa jest kompatybilna zarówno ze złączkami prasowanymi, jak i śrubowymi.

Zastosowanie

• łączenie kabli średniego napięcia w sieciach energetycznych
• instalacje podziemne i naziemne
• infrastruktura przemysłowa i energetyka zawodowa
• modernizacja i naprawa linii kablowych SN
• stacje transformatorowe i rozdzielnice

Dane techniczne

Zgodność i badania

• CENELEC HD 629.1 S2
• IEC 60502-4
• badania typu: BIL 150 kV, WNZ przy 2U₀ (≤ 10 pC)

Zawartość zestawu

• trójwarstwowa rura GT125
• rura termokurczliwa z klejem
• płat z gumy przewodzącej
• mastyk o wysokiej przenikalności
• sprężyny kontaktowe (rs)
• rękawy miedziane lub taśmy miedziane
• instrukcja montażu
• ściereczki czyszczące, tłuszcz silikonowy

Dlaczego warto wybrać Nexans 24JTS1.M70-150rs?

Mufa przelotowa Nexans 24JTS1.M70-150rs to sprawdzone i nowoczesne rozwiązanie dla profesjonalnych instalacji średniego napięcia. Łączy w sobie prostotę montażu, wysoką jakość wykonania oraz niezawodną ochronę elektryczną i mechaniczną, zapewniając długotrwałą i bezpieczną pracę sieci kablowej.
