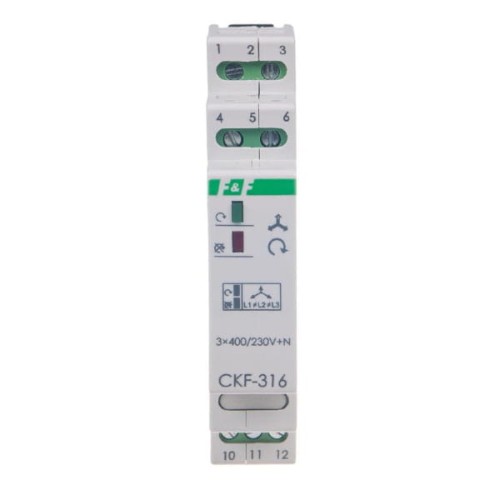

Czujnik kolejności i zaniku fazy CKF-316

Czujnik kolejności i zaniku fazy CKF-316 – skuteczna ochrona silników trójfazowych

Czujnik kolejności i zaniku fazy CKF-316 to niezawodne urządzenie zabezpieczające, przeznaczone do ochrony silników elektrycznych zasilanych z sieci trójfazowej. Chroni instalację przed skutkami zaniku napięcia w jednej lub kilku fazach, nadmiernej asymetrii napięć oraz nieprawidłowej kolejności faz, które mogą prowadzić do przegrzewania lub trwałego uszkodzenia silnika.

Urządzenie wyposażone jest w stały próg zadziałania asymetrii napięciowej oraz przełączny styk 1 x NO/NC, co umożliwia łatwą integrację z układami sterowania i automatyki przemysłowej.

Zasada działania

Czujnik CKF-316 monitoruje napięcia we wszystkich trzech fazach. W przypadku:

• zaniku napięcia w co najmniej jednej fazie,
• przekroczenia dopuszczalnej asymetrii napięć między fazami,

następuje odłączenie silnika z opóźnieniem 4 sekund. Opóźnienie to zapobiega niepożądanemu wyłączeniu przy krótkotrwałych spadkach napięcia, zapewniając stabilną pracę układu.

Po ustąpieniu zakłóceń ponowne załączenie następuje automatycznie, gdy napięcie wzrośnie o 5 V powyżej progu zadziałania (histereza napięciowa). Do momentu spełnienia tych warunków uruchomienie silnika jest niemożliwe, co skutecznie zabezpiecza napęd.

Kontrola kolejności faz

CKF-316 zabezpiecza również kierunek obrotów silnika. W przypadku zmiany kolejności faz przed czujnikiem, która mogłaby spowodować niepożądaną zmianę kierunku wirowania, urządzenie blokuje możliwość uruchomienia silnika. Ponowne załączenie możliwe jest dopiero po przywróceniu prawidłowej kolejności faz.

Zastosowanie

• zabezpieczenie silników trójfazowych
• układy automatyki i sterowania
• maszyny przemysłowe i napędy elektryczne
• instalacje energetyczne i przemysłowe

Czujnik CKF-316 to sprawdzone rozwiązanie, które znacząco zwiększa bezpieczeństwo i trwałość silników trójfazowych, minimalizując ryzyko kosztownych awarii i przestojów.
