Głowica napowietrzna CHE-F 24kV 70–240 – niezawodne zakończenie kabli średniego napięcia

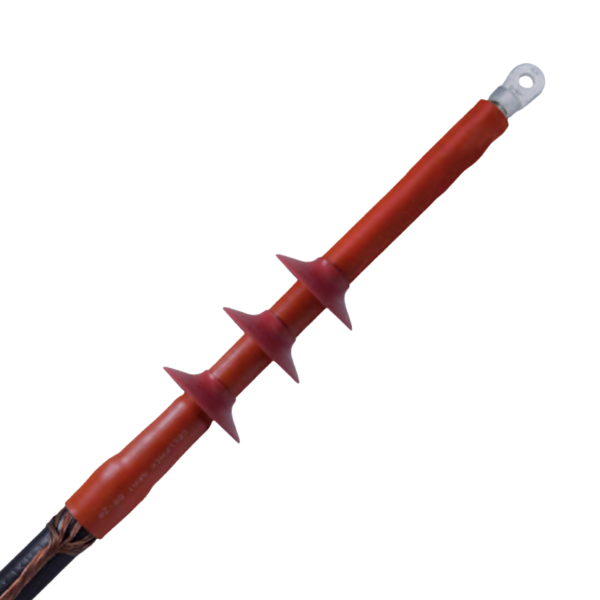

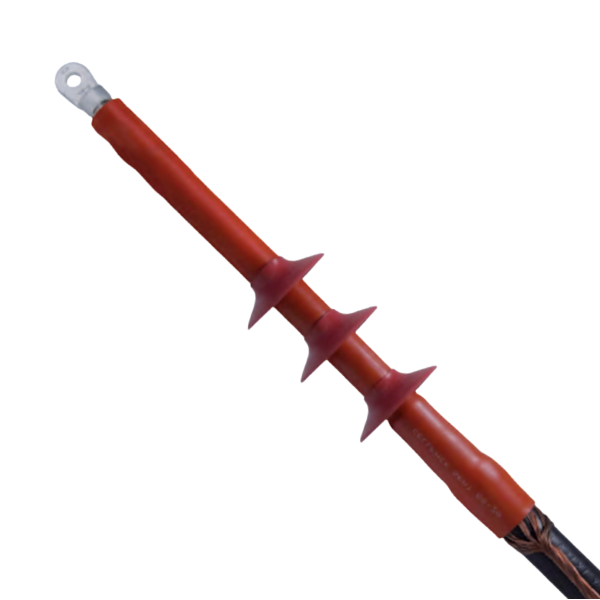

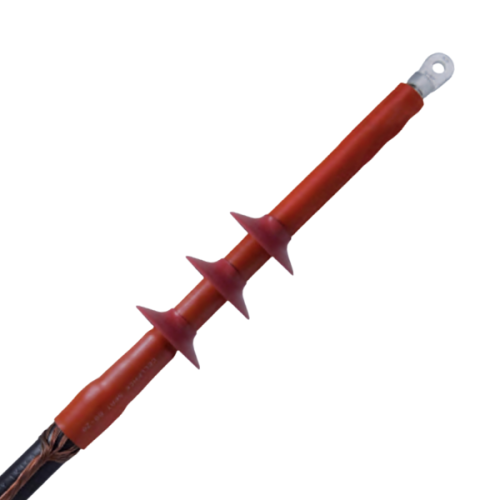

Głowica napowietrzna CHE-F 24kV 70–240 to wysokiej jakości rozwiązanie przeznaczone do zakańczania kabli 1-żyłowych o izolacji wytłaczanej do 36 kV. Produkt został zaprojektowany z myślą o kablach takich jak X(R)(U)H(A)KXS, YH(A)KXS, N(A)2XS(F)2Y oraz innych o podobnej budowie, z różnymi rodzajami ekranu na izolacji (grafityzowany, wytłaczany lub zdzieralny) i z żyłą powrotną z drutów lub taśm miedzianych.

Zastosowanie kombinacji elementów nasuwanych i komponentów termokurczliwych umożliwia szybką, łatwą i bezpieczną instalację. Elastyczny element silikonowy zapewnia skuteczne wysterowanie pola elektrycznego na końcach ekranów, gwarantując stabilną i długotrwałą pracę głowicy nawet w trudnych warunkach atmosferycznych.

Najważniejsze cechy głowicy CHE-F 24kV 70–240

• szybki i bezpieczny montaż dzięki technologii nasuwanej i termokurczliwej
• niezawodne sterowanie polem elektrycznym za pomocą elastycznego silikonu
• szeroki zakres przekrojów żył: 70–240 mm²
• kompatybilność z różnymi rodzajami ekranów na izolacji
• wysoka odporność na warunki zewnętrzne i czynniki atmosferyczne

Zastosowanie

• instalacje napowietrzne
• linie elektroenergetyczne średniego napięcia
• stacje transformatorowe
• sieci dystrybucyjne i przemysłowe

Dane techniczne

Zgodność z normami

Produkt spełnia wymagania normy CENELEC HD 629.1.

Okres magazynowania

Nieograniczony czas magazynowania – bez utraty właściwości użytkowych.

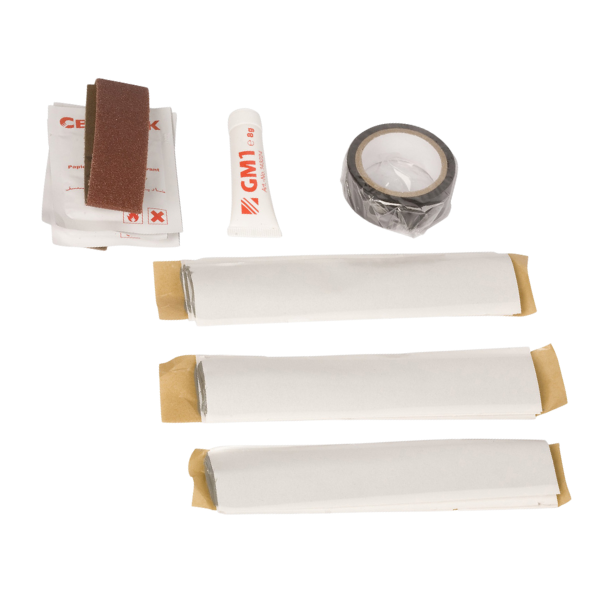

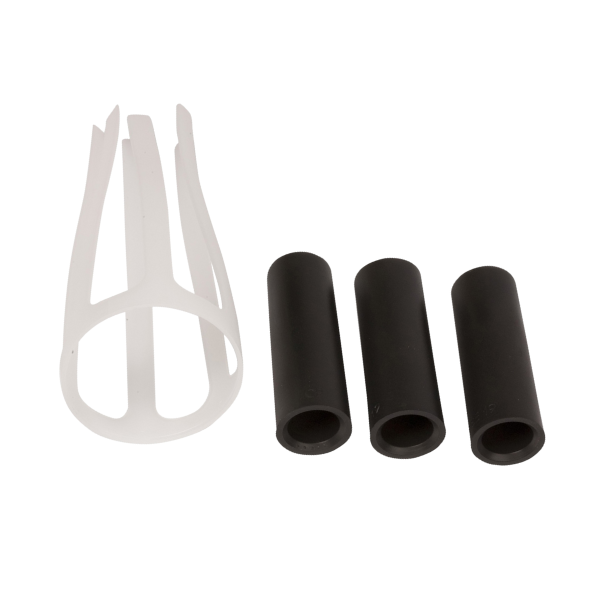

Zawartość opakowania

• zestaw na 3 fazy
• silikonowe elementy sterujące
• mastik uszczelniający

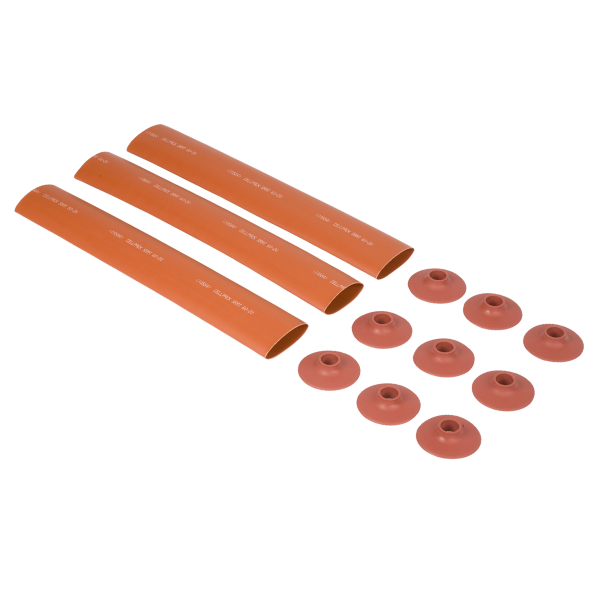

• rury termokurczliwe odporne na prądy pełzające i wpływy atmosferyczne
• klosze silikonowe
• instrukcja montażu

Uwaga: Końcówki kablowe należy zamawiać oddzielnie. Dla kabli z żyłą powrotną z taśm miedzianych zestaw uziemiający EGA należy zamawiać oddzielnie.

Ważne informacje montażowe

Dla kabli o napięciu U = 7,2 kV należy stosować głowice o napięciu U = 12 kV. Przed montażem należy sprawdzić minimalną średnicę na izolacji kabla.

Dlaczego warto wybrać CHE-F 24kV 70–240?

Głowica napowietrzna CHE-F 24kV 70–240 to sprawdzone rozwiązanie do profesjonalnych instalacji średniego napięcia. Zapewnia bezpieczeństwo, trwałość oraz niezawodną pracę w sieciach napowietrznych i infrastrukturze elektroenergetycznej.
