Mufa kablowa 24JTS1. M95-240.F25rs 12/20 kV

Mufa przelotowa 24JTS1.M95-240.F25rs – termokurczliwa mufa SN do kabli 24 kV

24JTS1.M95-240.F25rs to przelotowa mufa termokurczliwa średniego napięcia, przeznaczona do łączenia jednożyłowych kabli o izolacji z tworzyw sztucznych (XLPE, EPR) na napięcia do U_max 24 kV. Produkt został zaprojektowany z myślą o szybkiej instalacji, wysokiej niezawodności oraz szerokim zakresie zastosowań w energetyce zawodowej i przemysłowej.

Zastosowana technologia trójwarstwowej rury GT125 łączy w jednym prefabrykacie funkcje sterowania polem elektrycznym, izolacji oraz ekranowania. Takie rozwiązanie znacząco upraszcza montaż i zwiększa bezpieczeństwo eksploatacji połączenia.

Kluczowe zalety mufy 24JTS1.M95-240.F25rs

• kompaktowa konstrukcja z prefabrykowanym elementem sterującym
• zintegrowane sterowanie polem, izolacja i ekran w technologii GT125
• szybki i prosty montaż w terenie oraz w warunkach warsztatowych
• szeroki zakres przekrojów żył: 95–240 mm²
• wysoka odporność mechaniczna i chemiczna powłoki zewnętrznej
• możliwość stosowania z żyłami miedzianymi i aluminiowymi

Opis techniczny

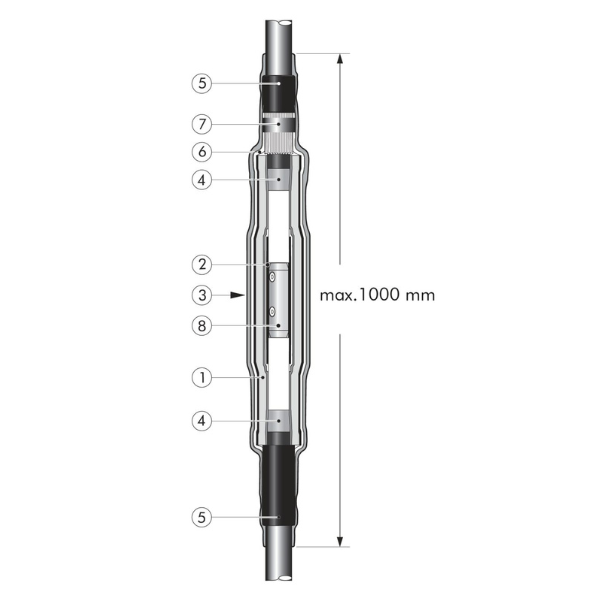

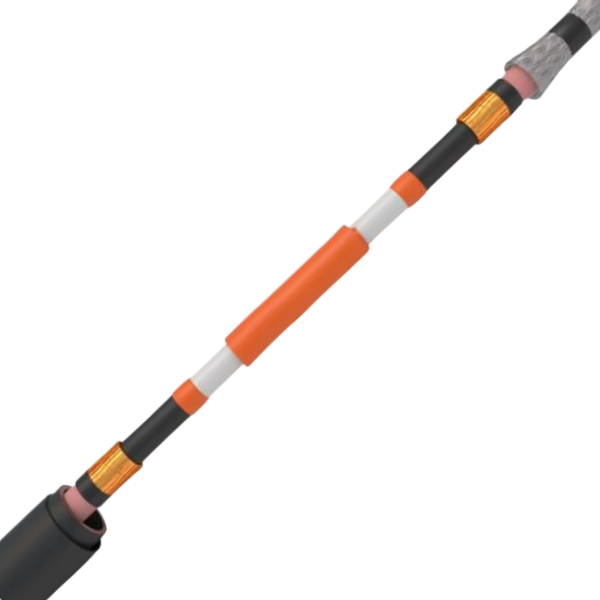

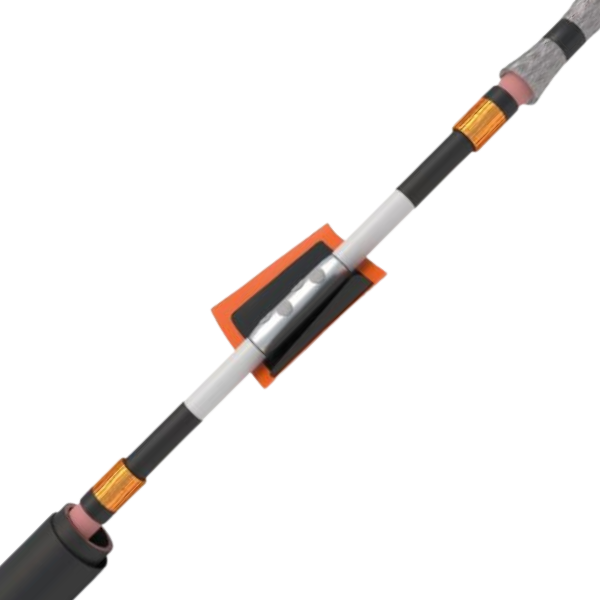

Mufa 24JTS1 została opracowana jako nowoczesne, kompaktowe rozwiązanie do sieci średniego napięcia. Zastosowany płat z gumy przewodzącej wraz z mastyką o wysokiej przenikalności tworzą skuteczną osłonę elektromagnetyczną wokół złączki, zapewniając wyrównanie pola elektrycznego i ochronę przed przepięciami.

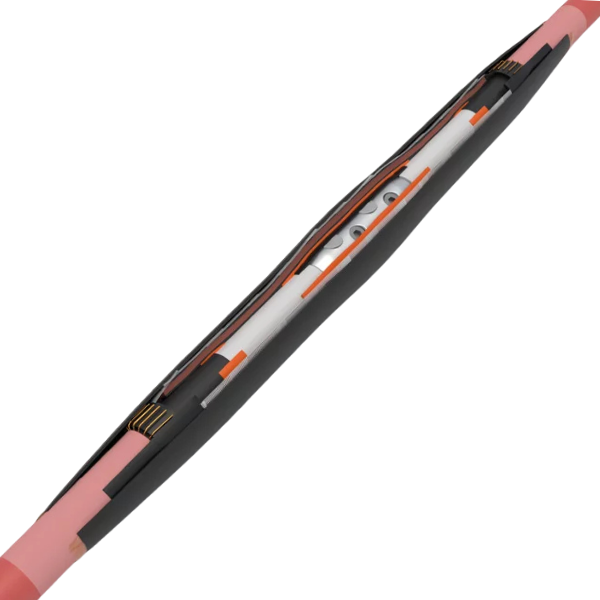

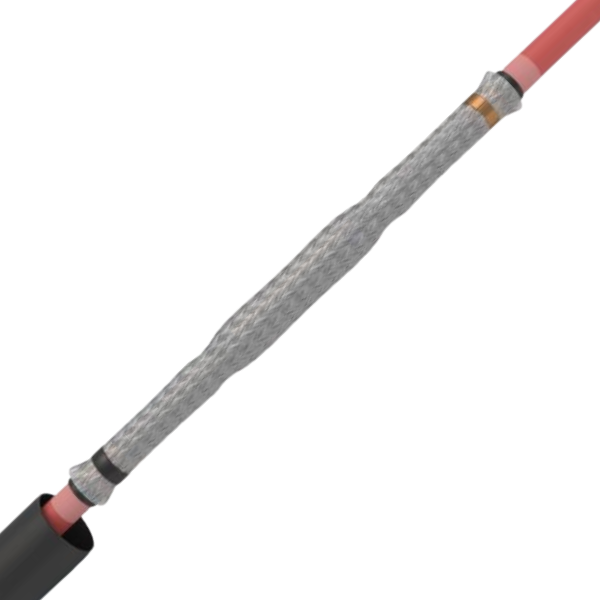

Ciągłość żyły powrotnej realizowana jest za pomocą rękawa miedzianego F25 lub taśmy miedzianej, z wykorzystaniem sprężyn kontaktowych (rs). Zewnętrzna osłona w postaci grubościennej rury termokurczliwej z klejem zapewnia doskonałą szczelność oraz wysoką odporność na uszkodzenia mechaniczne i działanie czynników chemicznych.

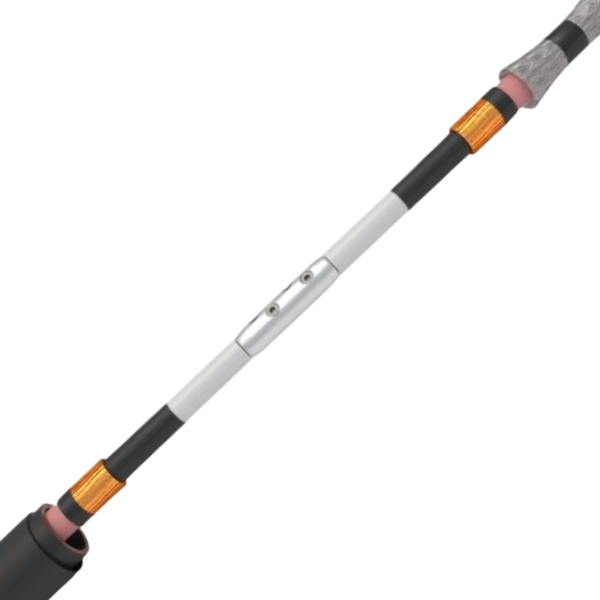

Do wykonywania połączeń żył roboczych zalecane są złączki śrubowe serii M GPH®. Mufa jest kompatybilna zarówno ze złączkami śrubowymi, jak i prasowanymi.

Zastosowanie

• łączenie kabli średniego napięcia w sieciach energetycznych
• instalacje podziemne i naziemne
• infrastruktura przemysłowa i energetyka zawodowa
• modernizacja i naprawa linii kablowych SN
• stacje transformatorowe i rozdzielnice

Dane techniczne

Zgodność i badania

• CENELEC HD 629.1 S2
• IEC 60502-4
• badania typu: BIL 150 kV, WNZ przy 2U₀ (≤ 10 pC)

Zawartość zestawu

• trójwarstwowa rura GT125
• rura termokurczliwa z klejem
• płat z gumy przewodzącej
• mastyk o wysokiej przenikalności
• sprężyny kontaktowe (rs)
• rękaw miedziany F25 lub taśma miedziana
• instrukcja montażu
• ściereczki czyszczące, tłuszcz silikonowy

Dlaczego warto wybrać 24JTS1.M95-240.F25rs?

Mufa przelotowa 24JTS1.M95-240.F25rs to sprawdzone rozwiązanie do profesjonalnych zastosowań w sieciach średniego napięcia. Zapewnia wysoką niezawodność, doskonałą szczelność oraz długotrwałą ochronę elektryczną i mechaniczną nawet w wymagających warunkach środowiskowych.
