Możliwość sterowania jednym punktem świetlnym z dwóch różnych miejsc to ogromna wygoda w codziennym użytkowaniu – szczególnie na klatkach schodowych, w długich korytarzach czy sypialniach (gdzie przełączniki umieszcza się przy drzwiach wejściowych i przy łóżku). Jeśli zastanawiasz się, jak samodzielnie podłączyć włącznik schodowy, dobrze trafiłeś. Ten poradnik przeprowadzi Cię przez cały proces – od zrozumienia zasady działania, przez dobór przewodów, aż po podłączenie krok po kroku. Zapraszamy do lektury!
Co to jest włącznik schodowy i jak działa?
Włącznik schodowy (w nomenklaturze elektrycznej nazywany łącznikiem schodowym lub łącznikiem jednobiegunowym dwupołożeniowym, oznaczanym symbolem 1a lub Ss) to element instalacji elektrycznej umożliwiający sterowanie jednym odbiornikiem – np. lampą – z dwóch niezależnych miejsc. W praktyce oznacza to, że możesz zapalić światło na dole schodów, a zgasić je na górze – bez konieczności zawracania.
Czym włącznik schodowy różni się od zwykłego włącznika?
Zwykły włącznik (łącznik jednobiegunowy, typ 1) po prostu przerywa lub zamyka obwód elektryczny – działa jak klasyczny przełącznik „on/off". Łącznik schodowy natomiast nie przerywa obwodu, lecz przełącza tor przepływu prądu między dwoma ścieżkami (tzw. przewodami korespondencyjnymi). Dlatego pojedyncze naciśnięcie przełącznika światła (w zależności od położenia drugiego) może zapalić lub zgasić lampę. Zasadę działania można porównać do rozjazdu kolejowego:
- pierwszy łącznik kieruje prąd na tor A lub tor B,
- drugi łącznik również wybiera tor A lub tor B,
- jeśli oba łączniki wskazują ten sam tor → obwód jest zamknięty → lampa się zapala,
- jeśli łączniki wskazują różne tory → obwód jest przerwany → lampa gaśnie.
Każde kolejne naciśnięcie któregokolwiek z łączników zmienia stan układu.
Jakie przewody są potrzebne?
Przed przystąpieniem do prac zapoznaj się ze strukturą instalacji. Typowe okablowanie dla układu dwóch łączników schodowych obejmuje:
- przewód fazowy (L) – doprowadza napięcie do układu łączników,
- przewód neutralny (N) – biegnie bezpośrednio do odbiornika (lampy), z pominięciem łączników,
- przewód ochronny (PE) – uziemienie, podłączony do oprawy oświetleniowej i (w przypadku łączników z metalową ramką) do ich obudów,
- dwa przewody korespondencyjne – łączą ze sobą oba łączniki schodowe, przenosząc sygnał sterujący.
Do zacisku wspólnego (COM/L) pierwszego łącznika doprowadzamy przewód fazowy (L).
Między łącznikami biegną dwa przewody korespondencyjne (podłączone do zacisków oznaczonych jako L1 i L2 lub 1 i 2).
Do zacisku wspólnego (COM/L) drugiego łącznika podłączamy przewód powrotny prowadzący do zacisku fazowego lampy.
Przewód neutralny (N) biegnie bezpośrednio z rozdzielnicy do zacisku neutralnego oprawy – nie przechodzi przez łączniki.
Ważne: Do połączenia dwóch łączników schodowych potrzebny jest kabel co najmniej 3-żyłowy (np. YDYp 3×1,5 mm²) – dwie żyły pełnią rolę przewodów korespondencyjnych, trzecia może przenosić fazę lub przewód powrotny.
Jak podłączyć włącznik schodowy krok po kroku
Krok 1: Wyłącz zasilanie i zweryfikuj brak napięcia
- Przed jakimikolwiek pracami przy instalacji elektrycznej wyłącz odpowiedni bezpiecznik (nadprądowy lub różnicowoprądowy) w rozdzielnicy. Następnie zweryfikuj brak napięcia na przewodach za pomocą próbnika lub multimetru – nigdy nie polegaj wyłącznie na wyłączeniu bezpiecznika.
Krok 2: Podłącz pierwszy łącznik schodowy
- Przewód fazowy (L) → zacisk wspólny (COM lub L),
- Dwa przewody korespondencyjne → zaciski L1 i L2 (lub 1 i 2).
Krok 3: Podłącz drugi łącznik schodowy
- Dwa przewody korespondencyjne → zaciski L1 i L2 (lub 1 i 2),
- Przewód powrotny do lampy → zacisk wspólny (COM lub L).
Krok 4: Podłącz oprawę oświetleniową
- Przewód powrotny z drugiego łącznika → zacisk fazowy lampy (L),
- Przewód neutralny (N) → zacisk neutralny lampy,
- Przewód ochronny (PE) → zacisk uziemienia oprawy.
Krok 5: Sprawdź połączenia i przywróć zasilanie
- Przed zamknięciem puszek instalacyjnych upewnij się, że wszystkie zaciski są dokręcone, a przewody nie są narażone na mechaniczne uszkodzenia. Przywróć zasilanie i przetestuj działanie układu, naciskając naprzemiennie oba łączniki.

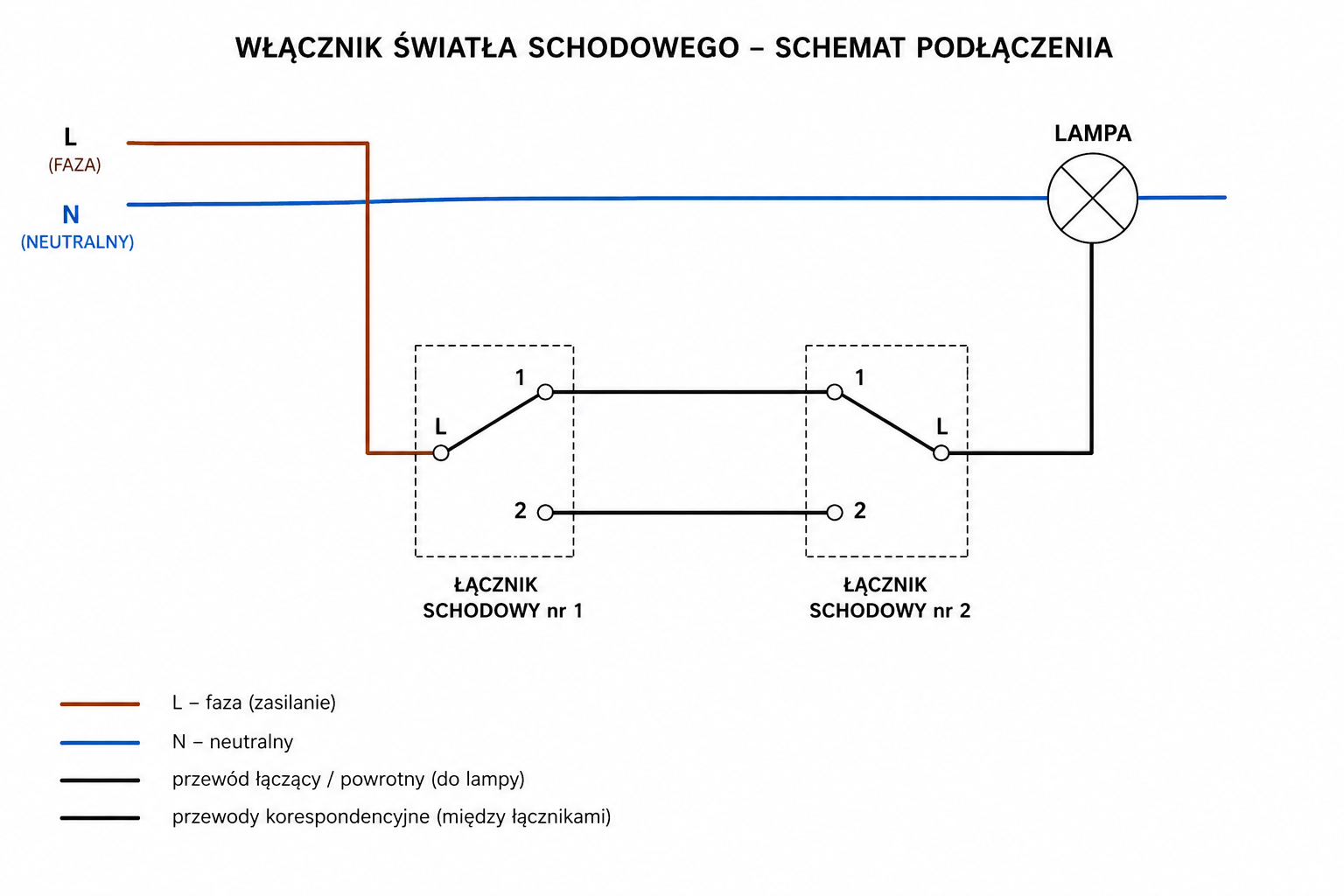

Włącznik światła schodowego – schemat
Przewód fazowy (L) trafia do pierwszego łącznika.
Między łącznikami biegną dwa tzw. przewody korespondencyjne.
Drugi łącznik przekazuje fazę dalej – do lampy (przewód powrotny).
Przewód neutralny (N) idzie bezpośrednio do lampy (nie przechodzi przez włączniki).
Najczęstsze błędy przy podłączaniu łącznika schodowego
- Zamiana zacisku COM z zaciskami korespondencyjnymi – układ nie będzie działać prawidłowo lub lampa będzie świecić się stale.
- Brak przewodu neutralnego przy lampie – N musi dochodzić bezpośrednio do oprawy, a nie przez łączniki.
- Zbyt cienki kabel między łącznikami – do instalacji oświetleniowej stosuj przewody o przekroju minimum 1,5 mm².
- Pominięcie przewodu PE – uziemienie jest obowiązkowe dla opraw klasy I.
