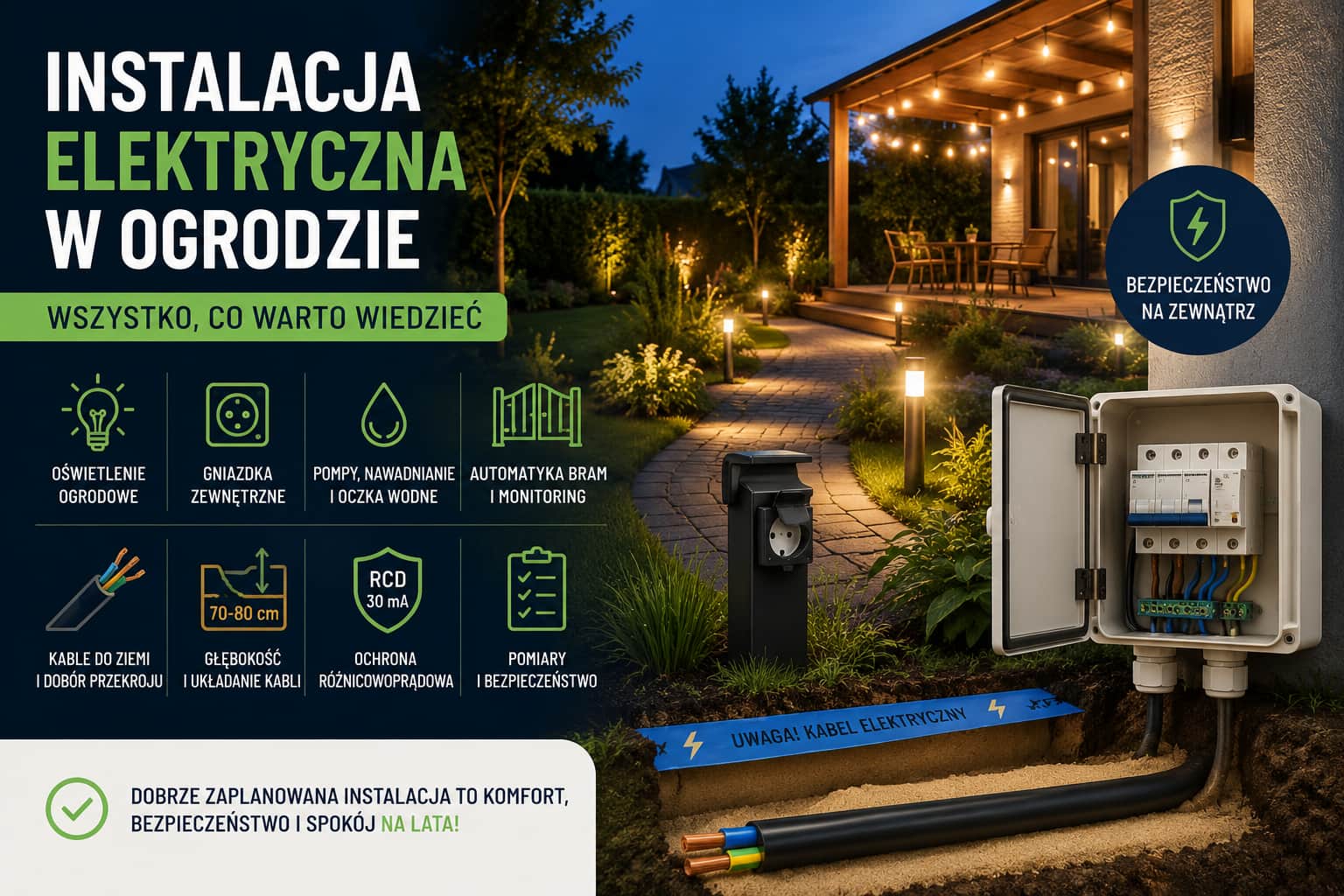

Instalacja elektryczna w ogrodzie – wszystko, co warto wiedzieć

Jak zaplanować elektrykę w ogrodzie?

Najdroższy błąd przy instalacji elektrycznej w ogrodzie to brak planu. Przekopywanie ogrodu po raz drugi, bo zabrakło jednego gniazdka przy altanie albo punktu świetlnego przy ścieżce, kosztuje dużo nerwów, czasu i pieniędzy. Zanim zamówisz materiały lub zlecisz prace elektrykowi, przygotuj listę wszystkich urządzeń, które chcesz zasilać teraz oraz tych, które mogą pojawić się w przyszłości. Elektryka w ogrodzie może obejmować między innymi:

• oświetlenie ścieżek, podjazdu, bramy i furtki,
• oświetlenie tarasu, altany, pergoli lub schodów,
• gniazdka do narzędzi ogrodowych, takich jak kosiarka, dmuchawa, nożyce do żywopłotu czy wertykulator,
• pompę do oczka wodnego, fontanny lub kaskady,
• system automatycznego nawadniania,
• ładowarkę do kosiarki akumulatorowej lub robota koszącego,
• promiennik podczerwieni lub inne ogrzewanie tarasu,
• oświetlenie dekoracyjne, girlandy i lampy LED,
• zasilanie domku letniskowego, garażu wolnostojącego albo wiaty,
• monitoring, kamery IP, wideodomofon lub automatykę bramową.

Gdzie w ogrodzie będzie potrzebny prąd?

Najlepiej zacząć od prostego szkicu ogrodu. Nie musi to być pełny projekt techniczny. Wystarczy rysunek z wymiarami, zaznaczonym domem, tarasem, ścieżkami, bramą, altaną, rabatami i planowanymi punktami zasilania. Na szkicu warto zaznaczyć:

• miejsce zasilania instalacji ogrodowej,
• ewentualną rozdzielnicę ogrodową,
• trasy kabli,
• miejsca montażu gniazd zewnętrznych,
• lokalizacje opraw oświetleniowych,
• punkty zasilania pomp, automatyki, bramy lub monitoringu,
• miejsca, w których w przyszłości mogą pojawić się kolejne urządzenia.

Przy planowaniu tras kablowych unikaj miejsc, w których będą prowadzone głębokie prace ogrodowe, sadzone drzewa lub montowane elementy małej architektury. Dobrą praktyką jest prowadzenie kabli możliwie prosto, równolegle lub prostopadle do ścian, ogrodzenia i ścieżek. Ułatwia to późniejsze odnalezienie trasy kabla. Złota zasada jest prosta: zaplanuj trochę więcej punktów, niż wydaje Ci się potrzebne. Dołożenie jednego gniazdka na etapie prac ziemnych to niewielki koszt. Dołożenie go rok później może oznaczać rozkopanie gotowego ogrodu.

Instalacja elektryczna w ogrodzie – normy i wymagania

W Polsce przy projektowaniu i wykonywaniu instalacji elektrycznych stosuje się między innymi serię norm PN-HD 60364 dotyczącą instalacji elektrycznych niskiego napięcia. Dla ogrodu szczególnie istotne są wymagania związane z ochroną przeciwporażeniową, doborem zabezpieczeń, prowadzeniem przewodów, doborem osprzętu oraz odpornością na warunki środowiskowe. W instalacjach zewnętrznych trzeba zwrócić uwagę przede wszystkim na:

• stopień ochrony IP osprzętu,
• ochronę przeciwporażeniową,
• właściwe zabezpieczenia nadprądowe,
• poprawnie wykonany przewód ochronny PE,
• dobór kabla przeznaczonego do układania w ziemi,
• odpowiednią głębokość prowadzenia kabla,
• ochronę mechaniczną w miejscach narażonych na uszkodzenie,
• wykonanie pomiarów odbiorczych po zakończeniu prac.

Stopień ochrony IP

Gniazda, puszki, rozdzielnice i oprawy stosowane na zewnątrz powinny mieć stopień ochrony IP dobrany do miejsca montażu. W miejscach osłoniętych, na przykład pod zadaszeniem, często stosuje się osprzęt o klasie minimum IP44. W miejscach narażonych na bezpośredni deszcz, zraszacze, śnieg, błoto lub silne zawilgocenie lepszym wyborem będzie IP65 albo wyżej.

Nie warto traktować IP44 jako uniwersalnego rozwiązania do całego ogrodu. Osprzęt przy gruncie, przy oczku wodnym, przy systemie nawadniania lub w miejscu narażonym na mycie wodą powinien mieć wyższą odporność.

Głębokość ułożenia kabla

Kable prowadzone w ziemi powinny być układane na głębokości dobranej do warunków terenu i ryzyka uszkodzenia. W praktyce dla instalacji ogrodowych często przyjmuje się około 70 cm na terenach zielonych oraz większą głębokość w miejscach narażonych na obciążenia mechaniczne, takich jak podjazdy czy przejazdy. Pod drogami i jezdniami wymagania mogą być większe. Kabel powinien być ułożony na podsypce piaskowej, przysypany kolejną warstwą piasku, a nad trasą kabla powinna znaleźć się folia ostrzegawcza. W miejscach przejść pod ścieżkami, podjazdami, fundamentami i w strefach szczególnie narażonych na uszkodzenia stosuje się rury osłonowe lub przepusty.

Kto może wykonać instalację elektryczną w ogrodzie?

Instalację elektryczną powinien wykonać elektryk z odpowiednimi kwalifikacjami do pracy przy instalacjach elektrycznych, najczęściej w zakresie urządzeń, instalacji i sieci elektroenergetycznych do 1 kV. Samodzielne kopanie rowów kablowych można często uzgodnić z elektrykiem, ale dobór zabezpieczeń, układanie i podłączanie kabli, montaż rozdzielnicy, podłączenie do instalacji domowej oraz pomiary powinny być wykonane przez osobę z odpowiednimi uprawnieniami i doświadczeniem. Błędy w instalacji zewnętrznej są szczególnie groźne. Wilgoć, mokra trawa, metalowe narzędzia i kontakt z gruntem zwiększają ryzyko porażenia prądem. To nie jest miejsce na prowizorkę ani oszczędzanie na bezpieczeństwie.

Po zakończeniu prac powinny zostać wykonane pomiary odbiorcze, między innymi:

• sprawdzenie ciągłości przewodów ochronnych,
• pomiar rezystancji izolacji,
• sprawdzenie skuteczności ochrony przeciwporażeniowej,
• test działania wyłącznika różnicowoprądowego,
• kontrola poprawności podłączeń i zabezpieczeń.

Elektryk powinien wystawić protokół z pomiarów. To ważny dokument zarówno z punktu widzenia bezpieczeństwa, jak i ewentualnej odpowiedzialności ubezpieczeniowej.

Napięcie elektryki w ogrodzie: 230 V czy 12/24 V?

To jeden z najważniejszych wyborów przy projektowaniu instalacji ogrodowej. W praktyce często najlepszym rozwiązaniem jest połączenie instalacji 230 V z systemami niskonapięciowymi 12 V lub 24 V.

Instalacja 230 V

Instalacja 230 V daje największe możliwości. Pozwala zasilać typowe urządzenia ogrodowe, narzędzia elektryczne, pompy, automatyczne bramy, gniazdka, większe oświetlenie, promienniki tarasowe czy wyposażenie altany.

Wymaga jednak:

• zastosowania kabli przeznaczonych do układania w ziemi,
• prawidłowego doboru przekrojów przewodów,
• zabezpieczenia nadprądowego,
• ochrony różnicowoprądowej,
• poprawnie wykonanego przewodu ochronnego PE,
• odpowiedniego osprzętu zewnętrznego,
• wykonania przez wykwalifikowanego elektryka,
• pomiarów po zakończeniu prac.

To droższe rozwiązanie niż proste systemy niskonapięciowe, ale konieczne, jeśli planujesz gniazdka, mocniejsze urządzenia albo zasilanie kilku niezależnych obwodów.

Instalacja niskonapięciowa 12/24 V

Systemy niskonapięciowe, najczęściej 12 V lub 24 V, są często stosowane do oświetlenia dekoracyjnego i ogrodowego. Zasilane są przez transformator lub zasilacz, który powinien być dobrany do mocy instalacji i zamontowany w miejscu zabezpieczonym przed warunkami atmosferycznymi albo w obudowie o odpowiednim stopniu ochrony.

Instalacje 12/24 V dobrze sprawdzają się przy:

• lampach LED przy ścieżkach,
• oświetleniu rabat,
• podświetlaniu roślin,
• dekoracyjnych girlandach,
• niewielkich pompach fontannowych,
• oświetleniu oczek wodnych, o ile oprawy są do tego przeznaczone.

Jedną z zalet jest większe bezpieczeństwo użytkowania. Ograniczeniami są natomiast moc, długość tras i spadki napięcia. Przy długich odcinkach konieczne może być zastosowanie przewodów o większym przekroju albo podział instalacji na krótsze sekcje.

Rozwiązanie hybrydowe

W praktyce najlepiej sprawdza się układ mieszany: instalacja 230 V zasila gniazda, rozdzielnicę ogrodową, mocniejsze urządzenia i zasilacze, a oświetlenie dekoracyjne lub część lamp działa w systemie niskonapięciowym.

To rozwiązanie jest wygodne, elastyczne i bezpieczne. Pozwala mieć moc tam, gdzie jest potrzebna, a jednocześnie ograniczyć ryzyko w miejscach szczególnie narażonych na kontakt z wodą lub częsty dotyk użytkowników.

Jakie kable do ogrodu?

Dobór kabla to nie miejsce na oszczędności. W ziemi kabel pracuje przez lata w wilgoci, zmiennych temperaturach i pod naciskiem gruntu. Nie należy układać w ziemi zwykłych przewodów instalacyjnych przeznaczonych do wnętrz budynków.

Do instalacji ogrodowych stosuje się kable przeznaczone do układania w gruncie, na przykład YKY. W zależności od warunków można stosować również przewody lub kable o zwiększonej odporności mechanicznej, jeśli projekt tego wymaga.

Kabel ziemny YKY

YKY to popularny kabel przeznaczony do układania w ziemi. Ma miedziane żyły i izolację odporną na warunki występujące w gruncie. Nadaje się do zasilania gniazd, oświetlenia, pomp, automatyki bramowej i innych typowych odbiorników ogrodowych. Dla prostych zastosowań często stosuje się:

• 3×1,5 mm² dla oświetlenia,
• 3×2,5 mm² dla gniazd ogólnego przeznaczenia,
• większe przekroje dla dłuższych tras, większych obciążeń lub urządzeń o dużej mocy.

Ostateczny przekrój powinien dobrać elektryk, biorąc pod uwagę moc urządzeń, długość trasy, sposób ułożenia, zabezpieczenie obwodu i dopuszczalny spadek napięcia.

Kable i przewody o zwiększonej odporności

W miejscach szczególnie narażonych na uszkodzenie mechaniczne można rozważyć dodatkową ochronę kabla albo zastosowanie rozwiązań o większej odporności. Dotyczy to na przykład przejść pod podjazdem, miejsc prac ziemnych, okolic bram, wjazdów, garaży i stref, gdzie mogą pracować cięższe narzędzia ogrodowe.

Nie należy jednak zakładać, że sam „mocniejszy kabel” rozwiązuje wszystkie problemy. Ważne jest także odpowiednie prowadzenie trasy, głębokość, podsypka, oznakowanie folią ostrzegawczą i zastosowanie osłon tam, gdzie są potrzebne.

Dobór przekroju kabla do instalacji elektrycznej w ogrodzie

Orientacyjnie można przyjąć:

• 1,5 mm² – oświetlenie ogrodowe,
• 2,5 mm² – gniazda ogólnego przeznaczenia,
• 4 mm² lub więcej – dłuższe trasy albo urządzenia o większej mocy.

To jednak tylko punkt wyjścia. Przekrój kabla powinien być zawsze dobrany do konkretnego obwodu. Znaczenie ma nie tylko moc urządzenia, ale też długość kabla, sposób ułożenia, zabezpieczenie i dopuszczalny spadek napięcia. Przykład: gniazdo oddalone o kilka metrów od domu i gniazdo oddalone o 60 metrów od rozdzielnicy mogą wymagać innego podejścia, nawet jeśli będą zasilały podobne urządzenia.

Rura osłonowa do kabli w ogrodzie

Kabel ziemny nie zawsze musi być prowadzony w rurze osłonowej na całej długości, ale w wielu miejscach jest to bardzo dobra praktyka. Rury osłonowe stosuje się szczególnie:

• pod ścieżkami,
• pod podjazdami,
• przy przejściach przez fundamenty i ściany,
• w miejscach ryzyka późniejszych prac ziemnych,
• w pobliżu bram i wjazdów,
• tam, gdzie kabel może być narażony na nacisk lub uszkodzenie.

Trzeba pamiętać, że zwykły lekki peszel nie zawsze nadaje się do bezpośredniego układania w ziemi. Do gruntu stosuje się odpowiednie rury osłonowe przeznaczone do pracy w takich warunkach, na przykład rury karbowane lub przepustowe o odpowiedniej wytrzymałości. Rura osłonowa ułatwia ochronę kabla, ale nie powinna być traktowana jako zamiennik prawidłowego kabla ziemnego, odpowiedniej głębokości i poprawnego oznakowania trasy.

Jak poprowadzić trasy kablowe w instalacji zewnętrznej?

Trasy kabli planuj tak, aby były możliwie krótkie, logiczne i łatwe do odtworzenia po latach. Najlepiej prowadzić je równolegle lub prostopadle do ścian budynku, ogrodzenia, ścieżek i innych stałych elementów ogrodu.

Warto unikać:

• miejsc planowanych nasadzeń drzew i dużych krzewów,
• stref częstego przekopywania rabat,
• miejsc, gdzie mogą powstać przyszłe fundamenty lub elementy małej architektury,
• niepotrzebnego krzyżowania z instalacją wodną, gazową lub kanalizacyjną,
• prowadzenia kabli „na skróty” przez środek trawnika bez dokumentacji.

Jeśli trasa kabla krzyżuje się z innymi instalacjami, należy zachować odpowiednie odstępy i stosować dodatkowe osłony zgodnie z zasadami technicznymi. Szczególną ostrożność trzeba zachować w pobliżu instalacji gazowej.

Po wykonaniu instalacji warto zachować szkic lub dokumentację z przebiegiem kabli. To bardzo pomaga przy późniejszych pracach ogrodowych.

Kopanie rowu kablowego w ogrodzie

Głębokość rowu zależy od miejsca prowadzenia kabla i warunków obciążenia. W praktyce dla instalacji ogrodowych często stosuje się następujące wartości orientacyjne:

• tereny zielone i rabaty: około 70 cm,
• ścieżki i podjazdy: zwykle głębiej, często około 80 cm, z dodatkową ochroną mechaniczną,
• miejsca pod jezdniami lub intensywnie obciążone: głębokość i ochrona zgodnie z projektem i warunkami lokalnymi.

Na dnie rowu układa się warstwę piasku, zwykle około 10 cm. Następnie układa się kabel lub rurę osłonową z kablem, przysypuje kolejną warstwą piasku i dopiero potem gruntem rodzimym. Nad trasą kabla układa się folię ostrzegawczą, zwykle około 25–35 cm nad kablem. W przypadku instalacji niskiego napięcia stosuje się najczęściej niebieską folię ostrzegawczą dla kabli elektroenergetycznych do 1 kV. Jej zadaniem jest ostrzec osobę kopiącą w przyszłości, zanim dotrze do kabla.

Przejścia kabli przez fundamenty i ściany

Przy przejściu kabla przez ścianę budynku, fundament lub element konstrukcyjny należy zastosować odpowiednią rurę przepustową i uszczelnienie. Chodzi nie tylko o ochronę kabla, ale też o zabezpieczenie budynku przed wodą i wilgocią.

Przepust powinien być wykonany tak, aby nie gromadziła się w nim woda i aby nie przenosił naprężeń na kabel. To szczególnie ważne przy wyprowadzeniu zasilania z rozdzielnicy domowej do ogrodu.

Rozdzielnica ogrodowa – serce instalacji elektrycznej

Instalacja ogrodowa powinna być zasilana z wydzielonego obwodu lub zestawu obwodów w rozdzielnicy głównej budynku. W wielu ogrodach dobrym rozwiązaniem jest również osobna rozdzielnica ogrodowa, czyli hermetyczna skrzynka zamontowana na ścianie domu, garażu, altany albo na stabilnym słupku. Rozdzielnica ogrodowa powinna mieć stopień ochrony dobrany do miejsca montażu. W praktyce często wybiera się obudowy o klasie IP65 lub podobnej, zwłaszcza jeśli skrzynka jest narażona na opady i wilgoć. W rozdzielnicy mogą znaleźć się:

• wyłącznik główny,
• wyłączniki nadprądowe dla poszczególnych obwodów,
• wyłącznik lub wyłączniki różnicowoprądowe,
• ograniczniki przepięć, jeśli są przewidziane w projekcie,
• sterowniki oświetlenia,
• zegary astronomiczne,
• przekaźniki, automatyka lub moduły smart home.

Podział na osobne obwody zwiększa wygodę i bezpieczeństwo. Awaria pompy nie musi wyłączać oświetlenia. Problem z gniazdem przy altanie nie musi odcinać bramy ani monitoringu. Rozdzielnicę należy zamontować w miejscu łatwo dostępnym dla dorosłych użytkowników, ale zabezpieczonym przed przypadkowym otwarciem przez dzieci i osoby niepowołane.

Gniazdka zewnętrzne – ile założyć i gdzie je umieścić?

Gniazda zewnętrzne powinny być przeznaczone do pracy na zewnątrz i mieć stopień ochrony IP dobrany do warunków montażu. W miejscach osłoniętych minimum IP44 może być wystarczające, ale w bardziej narażonych lokalizacjach lepszym wyborem będzie IP65 lub wyższy. Gniazda powinny mieć klapkę zabezpieczającą i być zamontowane stabilnie, na odpowiedniej wysokości oraz w miejscu ograniczającym ryzyko zalania wodą.

Warto mieć gniazda:

• przy tarasie,
• przy altanie lub wiacie,
• w pobliżu trawnika,
• przy oczku wodnym,
• przy bramie lub furtce,
• przy miejscu pracy ogrodowej,
• przy planowanej strefie relaksu lub kuchni ogrodowej.

Zasada „jedno gniazdko na każde 30–40 m² działki” może być użytecznym punktem odniesienia, ale nie należy traktować jej jako sztywnej reguły. Lepiej planować gniazda zgodnie z realnym układem ogrodu i sposobem korzystania z przestrzeni.

Instalacja elektryczna w ogrodzie – jak przebiega realizacja?

1. Plan lub projekt

Przy prostej instalacji przydomowej pełny projekt może nie być formalnie wymagany, ale zawsze warto przygotować przynajmniej schemat obwodów, lokalizację punktów i przebieg tras kablowych. Dobry elektryk powinien ustalić te kwestie przed wyceną.

2. Sprawdzenie możliwości instalacji domowej

Przed rozbudową instalacji trzeba sprawdzić, czy rozdzielnica domowa i przyłącze pozwalają na dodatkowe obciążenie. Ma to szczególne znaczenie przy pompach, ogrzewaniu tarasu, kuchni ogrodowej, warsztacie, domku letniskowym lub ładowarce samochodu elektrycznego.

3. Uzgodnienia z dystrybutorem energii

Jeśli planujesz znacznie zwiększyć pobór mocy, może być konieczne wystąpienie o zwiększenie mocy przyłączeniowej albo dostosowanie instalacji. Dotyczy to zwłaszcza ładowarek samochodowych, dużych promienników, sauny ogrodowej, jacuzzi lub większego budynku gospodarczego.

4. Prace ziemne

Rowy kablowe można często wykonać samodzielnie, ale ich przebieg, głębokość i przygotowanie powinny być uzgodnione z elektrykiem. Warto też wcześniej sprawdzić, czy w ziemi nie ma już innych instalacji.

5. Układanie kabli

Kable układa się zgodnie z ustaloną trasą, na odpowiedniej głębokości, z podsypką, oznaczeniem i ewentualnymi rurami osłonowymi. Na tym etapie ważna jest staranność, bo po zasypaniu błędy są trudne i kosztowne do naprawy.

6. Montaż rozdzielnicy i osprzętu

Elektryk montuje rozdzielnicę, zabezpieczenia, gniazda, puszki, oprawy, sterowniki i inne elementy instalacji. Osprzęt powinien być dobrany do warunków zewnętrznych.

7. Podłączenie do instalacji domowej

Instalacja ogrodowa powinna być podłączona do rozdzielnicy domowej w sposób zgodny z projektem i zasadami ochrony przeciwporażeniowej. Nie należy zasilać stałej instalacji ogrodowej z przypadkowego gniazdka i przedłużacza.

8. Pomiary i odbiór

Po zakończeniu prac wykonuje się pomiary odbiorcze. Elektryk powinien sprawdzić między innymi rezystancję izolacji, ciągłość przewodów ochronnych, skuteczność ochrony przeciwporażeniowej i działanie RCD. Po pomiarach powinien zostać sporządzony protokół.

9. Zasypanie rowów

Najlepiej zasypywać rowy po sprawdzeniu poprawności ułożenia tras i wykonaniu niezbędnych kontroli. Przed całkowitym zasypaniem warto zrobić zdjęcia przebiegu kabli z punktami odniesienia, na przykład względem ściany, ogrodzenia lub ścieżek.

Ile kosztuje założenie instalacji elektrycznej w ogrodzie?

Koszt instalacji ogrodowej zależy od długości tras kablowych, liczby punktów, rodzaju osprzętu, sposobu sterowania, liczby obwodów i zakresu prac ziemnych.

Orientacyjne widełki:

Realny koszt może być niższy przy bardzo prostej instalacji albo znacznie wyższy, jeśli ogród wymaga wielu obwodów, rozbudowanej automatyki, długich tras kablowych, prac brukarskich, zasilania altany, jacuzzi, sauny albo ładowarki samochodowej. Prace ziemne można częściowo wykonać samodzielnie, po wcześniejszym uzgodnieniu z elektrykiem. To może obniżyć koszt, ale nie powinno oznaczać rezygnacji z właściwej głębokości, podsypki, folii ostrzegawczej i dokumentacji trasy.
