Podłączenie gniazdka elektrycznego to jedna z tych prac domowych, którą wielu majsterkowiczów chce wykonać samodzielnie. Choć na pierwszy rzut oka to zadanie może się wydawać skomplikowane, to przy odpowiednich narzędziach, wiedzy i zachowaniu bezpieczeństwa, montaż gniazdka nie jest niczym trudnym. Poniżej znajdziesz kompletny przewodnik – od narzędzi, przez przygotowanie przewodów, aż po podłączenie i test działania. Chcesz dowiedzieć się jak podłączyć gniazdko elektryczne? Zapraszamy do lektury!
Jak przygotować się do bezpiecznego montażu gniazdka?
Twoje bezpieczeństwo jest najważniejsze, dlatego przed wykonaniem jakichkolwiek pracy związanych z elektryką:
- Wyłącz zasilanie obwodu, w którym będziesz pracować – z poziomu rozdzielnicy lub bezpiecznika.
- Upewnij się, że prąd w danym obwodzie jest całkiem wyłączony – użyj miernika napięcia lub próbników, aby upewnić się, że instalacja nie jest pod napięciem.
- Pracuj tylko z dobrze izolowanymi narzędziami i suchymi rękami – prąd to poważne zagrożenie.
Narzędzia i materiały do montażu gniazdka
Do montażu gniazdka będą Ci potrzebne:
- Śrubokręt (płaski i krzyżakowy)
- Kombinerki lub szczypce
- Miernik napięcia / próbnik
- Ściągacz izolacji lub nożyk
- Nowe gniazdko (pojedyncze/podwójne z uziemieniem lub bez)
- Puszka instalacyjna (jeśli montujesz nową)
- Ewentualnie wkrętarka i otwornica do montażu puszki w ścianie
Przygotowanie przewodów do montażu gniazdka
Po wyłączeniu zasilania:
Odsłoń przewody w puszce – usuń zewnętrzną izolację ochronną. Następnie usuń izolację żył, odsłaniając na ok. 10 mm metalową część przewodów. W standardowej instalacji spotkasz trzy kolory przewodów:
- Brązowy/czarny czasem szary lub biały – fazowy (L) – jest przeznaczony do przesyłania prądu w sieci
- Niebieski – neutralny (N) – daje drogę powrotną dla prądu w sieciach jedno i trój fazowych
- Żółto-zielony – ochronny (PE, uziemienie) – przewód ochronny PE pomaga chronić przed porażeniem prądem

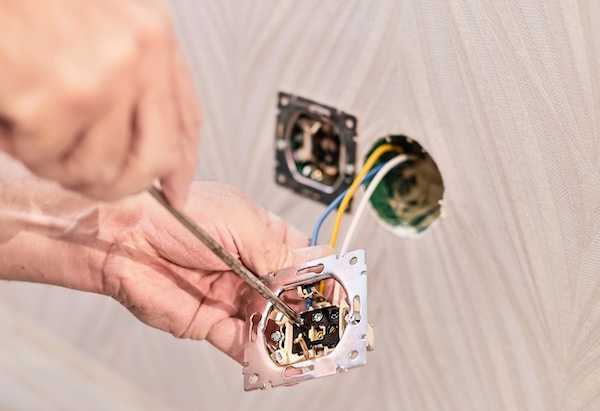

Jak podłączyć gniazdko pojedyncze?
Podłączając gniazdko pojedyncze, tak naprawdę musimy pamiętać tylko o 3 rzeczach:
- Upewnij się, że w gniazdku nie płynie prąd – przed przystąpieniem do pracy wyłącz obwód i sprawdź kable miernikiem
- Podłączanie kabli do gniazdka:
fazowy L → zacisk oznaczony „L” (zwykle lewa strona),
neutralny N → „N” (prawa strona),
ochronny PE → środkowy bolec/oznaczenie uziemienia. - Dokładnie i pewnie dokręć śruby mocujące kable
Jak podłączyć gniazdko podwójne?
Montaż gniazdka podwójnego wygląda bardzo podobnie jak instalacja zwykłego, pojedynczego kontaktu, jednak w środku jego konstrukcja jest trochę bardziej rozbudowana. Po zdemontowaniu ramki zobaczysz mechanizm składający się z:
- dwóch torów prądowych – jeden dla gniazdka po lewej stronie, drugi dla prawego,
- toru ochronnego (uziemienia) – wspólnego dla obu gniazd,
- zacisków:
- po bokach znajdują się zaciski prądowe (dla przewodu fazowego i neutralnego),
- w środku jest zacisk ochronny (do przewodu PE).
W gniazdkach podwójnych górne gniazdo ma bolec uziemiający umieszczony na górze, a nie na dole, przez to geometra gniazda jest jakby „obrócona”. Polaryzacja (czyli to, gdzie jest faza) ma znaczenie tylko dla niektórych urządzeń takich jak piece i kotły gazowe. Jeżeli producent sprzętu wymaga konkretnego ustawienia fazy, wtedy po prostu do podłączenia używasz tego gniazdka, w którym faza wypada po odpowiedniej stronie.
